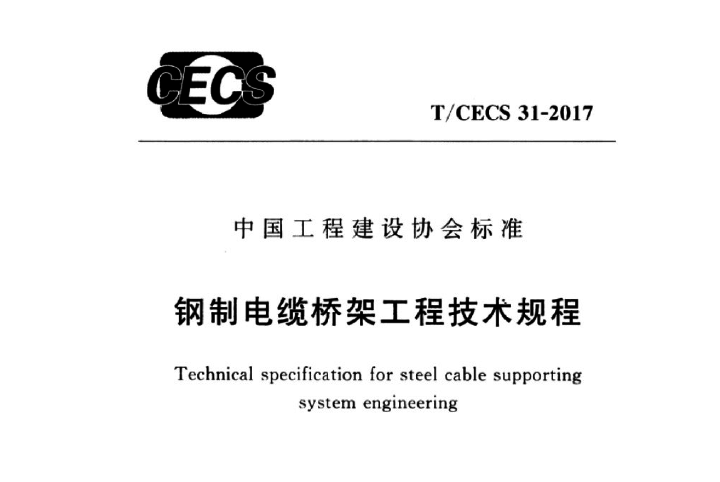

T/CECS31-2017《钢制电缆桥架工程技术规程》是中国工程建设标准化协会发布的团体标准，自2018年3月1日起实施，替代了原CECS 31:2006版本。该规程适用于工业与民用建筑中钢制电缆桥架的制造、工程设计、安装及验收，但不适用于耐火电缆桥架。以下是其核心内容总结：（文中下载链接来自网络搜索，如有侵权，请提示删除。）

T/CECS31-2017《钢制电缆桥架工程技术规程》-老韩的博客

点击下载

一、适用范围与主要修订

  • 适用范围：涵盖钢制电缆桥架的全生命周期管理，包括设计、制造、安装和验收，适用于槽式、托盘式、梯式等结构类型。
  • 主要修订：
  1. 新增电缆桥架安装与验收章节，强化工程设计内容；
  2. 要求优先采用结构计算方法优化桥架设计，试验仅用于验证或检验；
  3. 调整试验方法，增加宽度方向的挠度要求。

二、技术要求

1. 材料与防腐

  • 材质：主要采用冷轧钢板、不锈钢、铝合金等，需满足防腐要求（如镀锌、喷塑等）。
  • 防腐处理：镀锌层厚度需≥12μm，喷塑层需通过附着力测试（划格法）。

2. 厚度允许偏差

  • 槽式/托盘式桥架：
  • 托盘厚度：宽度<300mm时≥1.2mm；300~500mm时≥2.0mm；≥500mm时≥3.0mm。
  • 连接片厚度：与托盘厚度要求一致。
  • 盖板厚度：宽度<300mm时≥1.0mm；300~500mm时≥1.5mm；≥500mm时≥2.5mm。
  • 梯式桥架：
  • 侧板/横档厚度：宽度150~300mm时≥1.2mm；300~500mm时≥1.5mm；500~800mm时≥2.0mm；>800mm时≥2.5mm。
  • 连接片厚度：随宽度增加从1.2mm递增至2.5mm。
  • 盖板厚度：分级要求与槽式类似，但最小厚度略低。

三、工程设计要点

  1. 选型与载荷：
  • 根据电缆数量、重量及环境条件选择桥架类型（槽式、梯式等）和载荷等级（轻、中、重级）。
  • 需进行结构分析计算，验证承载能力与挠度（附录A）。
  1. 防腐与防火：
  • 腐蚀性环境中优先选用镀锌或铝合金材质；
  • 防火要求需结合GB 50016等规范，采用防火涂料或耐火桥架。
  1. 接地与安装：
  • 桥架系统应保证电气连续性，接地电阻≤0.1Ω；
  • 水平敷设时跨距宜为1.5~3m，垂直敷设固定间距≤2m。

四、试验与检验

  • 载荷试验：施加1.5倍额定载荷后，桥架变形量需≤跨距的1/200。
  • 防护层测试：镀锌层厚度测量、喷塑层附着力试验。
  • 电气连续性试验：确保各段桥架间导电性能符合要求（附录C）。

五、安装与验收

  • 安装要求：
  • 桥架应横平竖直，转弯处使用专用弯头，避免电缆弯曲半径不足；
  • 支吊架间距需符合设计要求，避免过载变形。
  • 验收标准：
  • 检查外观、尺寸、防护层及接地性能；
  • 核对设计文件与施工记录，确保符合规范。

六、注意事项

  • 不适用于钢制耐火电缆桥架的制造；
  • 需结合《低压配电设计规范》（GB 50054）等其他标准使用。

如需获取完整规程内容，可通过中国工程建设标准化协会或正规文档平台下载正版文件。
