桥架图片--电缆桥架系统图解与应用指南
在现代建筑与工业设施中，电缆桥架系统如同电力与信息的“骨架”，承担着线缆敷设、防护与管理的重要功能。本文将通过桥架图片大全大图、高清细节图及安装效果图，结合技术要点，系统解析桥架类型、配件组成与工程应用逻辑。
一、电缆桥架类型图解与功能解析
通过高清实拍图与示意图，可直观理解不同桥架的结构差异与应用场景。

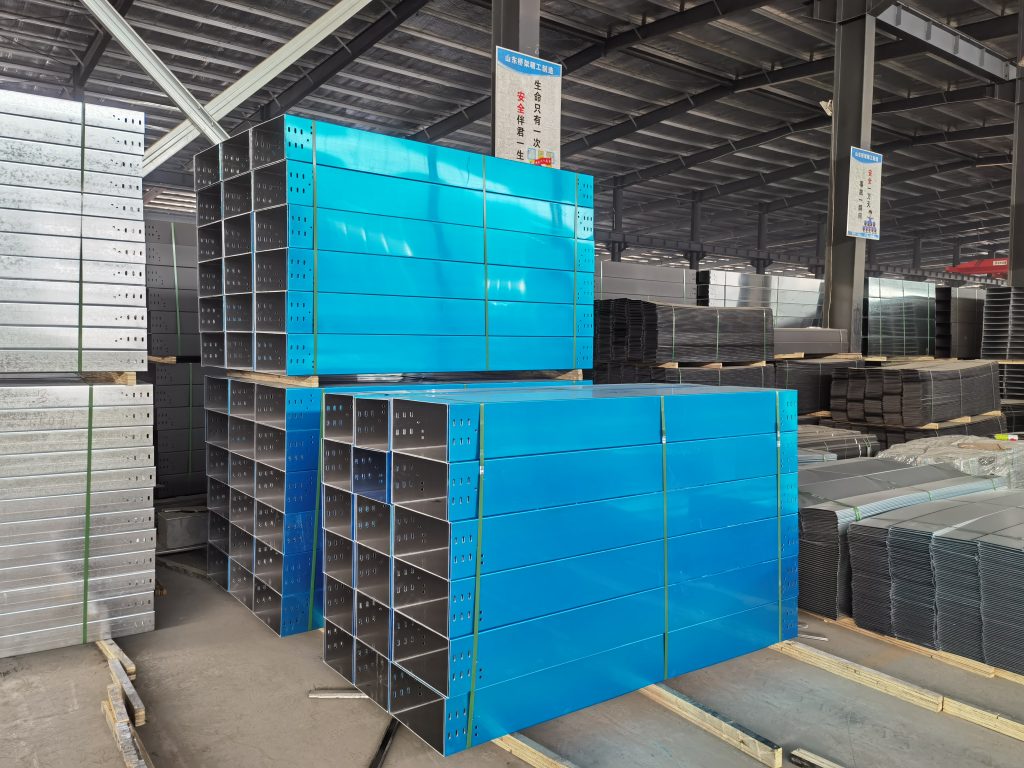

- 槽式桥架（封闭式结构）
槽式桥架图片显示其全封闭金属槽体设计，侧板与盖板通过卡扣或螺栓固定。这种结构可有效防尘、防异物坠落，适用于数据中心、洁净车间等环境。典型实例如图1所示，其内部多层分隔设计便于强弱电分缆敷设。
- 托盘式桥架（半封闭结构）
从托盘桥架图片可见，其底部为冲孔钢板或金属网格，侧边保留低挡板。这种设计兼顾防护性与透气性，常用于化工厂房，既能防止液体飞溅，又利于电缆散热。
- 梯式桥架（开放式结构）
梯式桥架高清大图清晰展示两侧边梁与横档组成的梯状框架，适用于大截面电力电缆（如240mm²以上）。其开放式结构便于维护人员快速定位故障点，常见于变电站或工业配电廊道。
- 竖向桥架（垂直敷设专用）
竖向桥架图片多呈现窄长矩形截面，通常紧贴建筑竖井墙面安装（如图4）。其内部设置层板卡槽，可固定电缆走向，防止重力作用下线缆位移。
二、桥架配件图鉴与命名规范
完整的桥架系统需通过配件实现连接、转向与固定，以下结合桥架配件图片及其名称说明关键部件功能：
- 连接类配件
- 直通连接片：用于两段桥架的直线对接，需搭配防松垫片确保电气连续性。
- 异径接头：解决不同规格桥架过渡问题，如上平异径接头（代码UP）与下平异径接头（代码DP）。

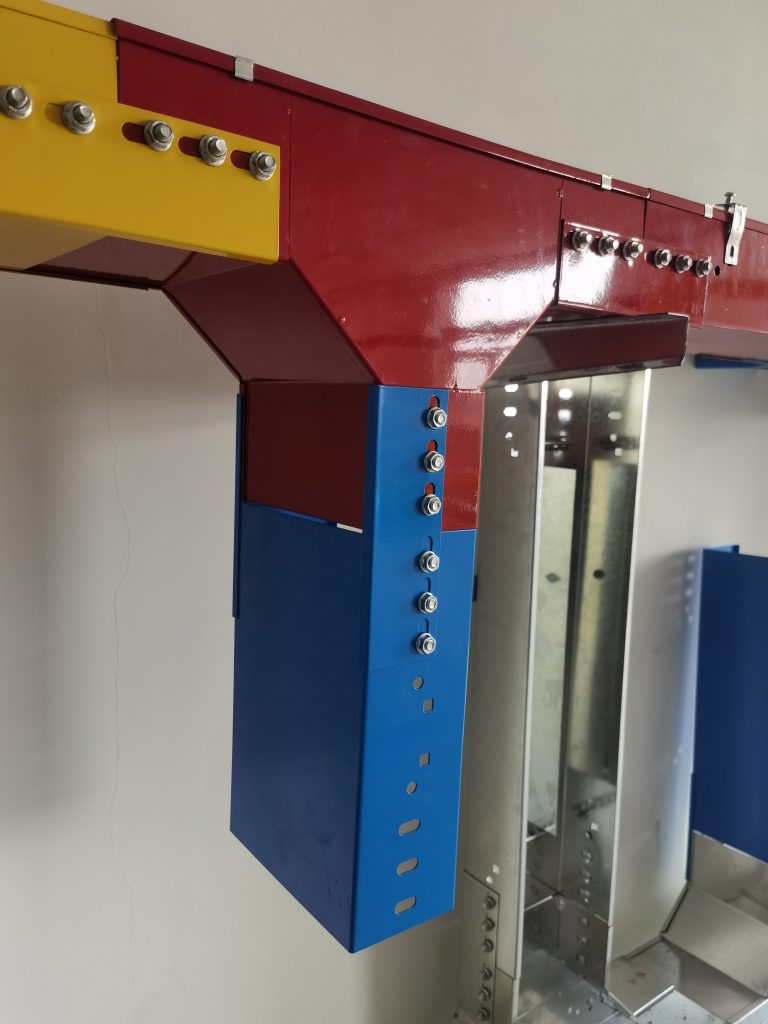

- 转向类配件
- 水平弯通：实现水平面30°、45°、90°转向，代号含LR（水平右弯）、LL（水平左弯）。
- 垂直弯通：用于桥架上下层间爬升或下降，分上弯通（代码VU）与下弯通（代码VD）。
- 支撑类配件
- 吊框与横担：吊框用于轻型桥架吊装，横担适用于大跨距梯式桥架，需按《JB/T 10216》标准校核承重。
- 立柱支架：垂直桥架的支撑主体，间距需≤2米，并通过化学锚栓与建筑结构固定。
三、材质特性与典型场景对照
通过不锈钢桥架图片、防火桥架图片等高清对比图，可快速辨识不同材质的表面特征与适用场景。
- 镀锌桥架（常规防护型）
镀锌桥架图片显示其表面均匀的锌花纹理，锌层厚度≥65μm（国标要求），适用于普通室内环境。需注意：沿海高湿地区建议改用热浸锌工艺（锌层≥80μm）。
- 不锈钢桥架（耐腐蚀型）
不锈钢桥架高清大图中可见两种表面处理：
- 304不锈钢拉丝面：适用于食品加工、制药车间等洁净场所。
- 316不锈钢镜面：用于化工厂酸雾环境或海水冷却系统，耐点蚀等级达ASTM A480标准。

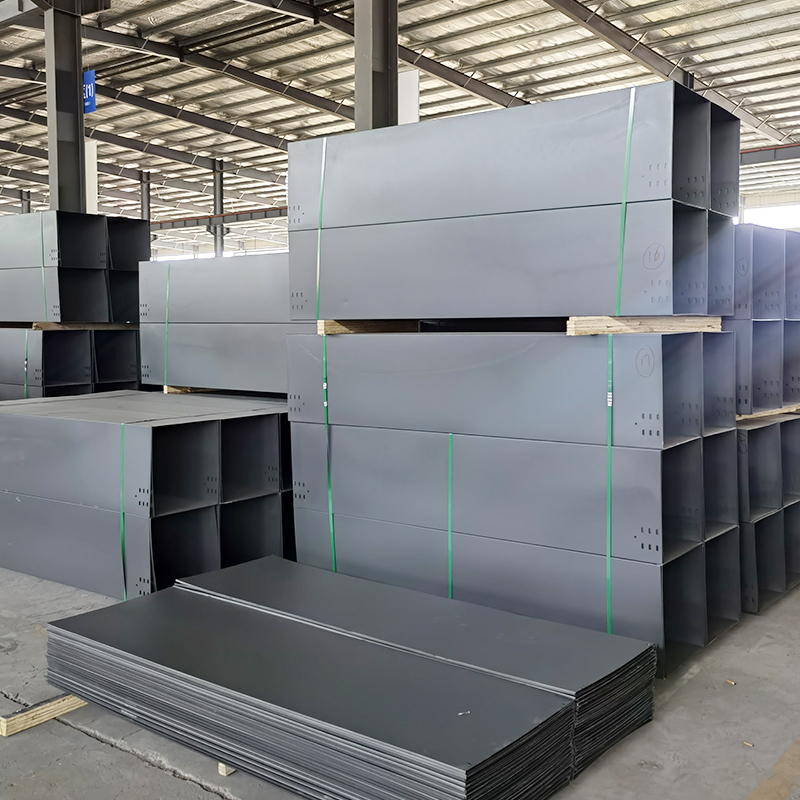

- 防火桥架（消防应急型）
防火桥架图片通常以红色涂层标识，其防火性能需满足：
- 耐火时间≥30分钟（GA/T 537标准）
- 燃烧烟密度等级≤75（SDR测试）
常见于消防泵房、应急照明线路等生命线工程。
四、安装工艺与效果图解析
电缆桥架安装效果图是施工指导的重要依据，以下结合典型场景说明技术要点：
场景1：水平桥架吊装
- 吊杆间距≤1.5米，离墙距离≥50mm以便散热
- 多层桥架安装时，强弱电桥架间距≥300mm，交叉处需设置隔板
场景2：竖井垂直桥架安装
- 每层楼板处设置防火封堵（采用膨胀型防火胶泥）
- 电缆固定间距：动力电缆≤1.5米，控制电缆≤1米
场景3：户外大跨距桥架
- 跨距≥6米时采用加强型托盘桥架，侧边增设肋板
- 支架基础需预埋抗拔件，防止风载导致倾覆
五、桥架系统图片的工程应用价值
桥架图片大全大图与高清细节图在实际工程中具有多重作用：
- 设计阶段
- 通过对比槽式桥架图片与梯式桥架图片，快速选择符合线缆属性的结构类型
- 参照竖向桥架图片确定竖井内分层布置方案
- 施工交底
- 使用电缆桥架安装效果图标注关键控制点（如转弯半径、接地点位）
- 结合桥架配件图片及其名称进行物料验收，避免错用三通、弯头规格
- 运维管理
- 高清图片档案可辅助后期扩容改造，避免钻孔误伤既有线缆
- 防火桥架涂层状态（见防火桥架图片）可作为消防年检的视觉评估依据
从不锈钢桥架图片的材质特写，到托盘桥架图片的结构透视图，再到电缆桥架安装效果图的全局场景，高清视觉资料与专业技术解析的结合，为工程设计、施工与运维提供了立体化参考。未来，随着BIM技术的普及，三维模型与实景图片的融合将进一步推动桥架系统的精细化管控。
（注：文中所述图片类型及技术参数均基于GB/T 23639-2017《节能耐腐蚀钢制电缆桥架》等现行标准，实际应用需结合项目具体需求。）
